焦距500光譜儀/單色儀
特點：
非對稱水平Czerny-Turner光路,消慧差設計,可改善譜線對稱性和提高光學分辨率
消二次色散設計，有效抑制雜散光
可根據具體需求靈活配置多塊光柵
RS232接口通過計算機控制光柵轉換,濾光片更換,波長掃描,實現全自動寬光譜測試
入光口可與我公司各種光源配套使用，可配光纖接口
可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用，其中Omno300/Omno500/Omno750系列光譜儀具有兩個可選出光口位置
·精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
·狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
·配有充氮?dú)鈱Ｓ每，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
·選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
·光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染
型號劃分：
型 號 特 點 Omno501 出、入口垂直分布單色儀，出口安裝狹縫 Omno502 出、入口平行分布單色儀，出口安裝狹縫 Omno503 雙出口單色儀，均安裝狹縫，手動切換 Omno504 雙出口單色儀，均安裝狹縫，電動切換 Omno505 出、入口垂直分布光譜儀，垂直出口安裝CCD Omno506 雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，手動切換 Omno507 雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，電動切換
技術參數：
焦距(Focal Length) 500mm F/# F/8 雜散光(Stray Light) 5×10-4 小步距(Minimum Step) 0.0023nm 光柵名稱（Grating Name） 光柵S55x55x6 光柵有效使用面積(Grating Size) 55mm×55mm 標準配置光柵參數 (Standard 3 Gratings) 1200-300（1200g/mm,λp=300nm） 600-750（600g/mm,λp=750nm） 300-1250（300g/mm,λp=1250nm） 狹縫有效尺寸(Slits Size) 刃口10μm自動保護，寬10μm-3mm可調，高14mm 外形尺寸(Size) 560mm×320mm×204mm 重量(Weight) 22kg
光柵對照表：
|
光柵型號 |
線色散 (nm/mm) |
準確度 （nm） |
重復性 （nm） |
分辨率 （nm） |
理論光譜 范圍 |
機械光譜 范圍 |
|
2400-250 |
2.7 |
0.13 |
0.05 |
0.2 |
185-500 |
0-550 |
|
1800-250 |
3.6 |
0.17 |
0.08 |
0.27 |
185-500 |
0-730 |
|
1800-500 |
330-730 |
|||||
|
1200-250 |
5.4 |
0.25 |
0.1 |
0.4 |
185-500 |
0-1100 |
|
1200-300 |
200-600 |
|||||
|
1200-500 |
330-1000 |
|||||
|
600-300 |
10.8 |
0.5 |
0.2 |
0.8 |
200-600 |
0-2200 |
|
600-400 |
260-800 |
|||||
|
600-500 |
300-1000 |
|||||
|
600-750 |
500-1500 |
|||||
|
600-1000 |
660-2000 |
|||||
|
600-1250 |
830-2200 |
|||||
|
300-500 |
21.6 |
1.0 |
0.4 |
1.6 |
330-1000 |
0-4400 |
|
300-1250 |
830-2500 |
|||||
|
300-1800 |
1200-3600 |
|||||
|
300-3000 |
2000-4400 |
|||||
|
150-4000 |
43.2 |
2.0 |
0.8 |
3.2 |
2600-8000 |
0-8800 |
|
66-DB |
97 |
4.6 |
1.8 |
7.3 |
2500-25000 |
0-20000 |
|
50-12000 |
130 |
6 |
2.4 |
9.6 |
8000-24000 |
0-26400 |

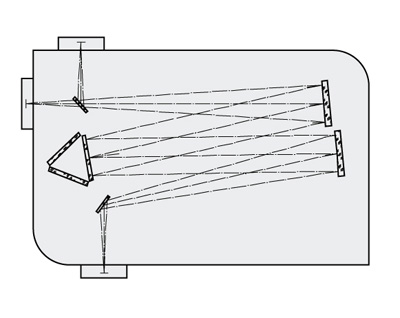

光路圖：

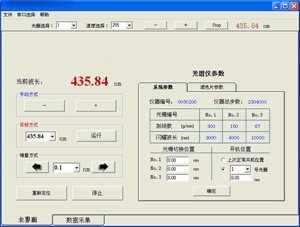

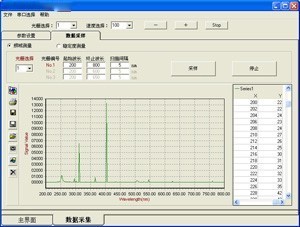

軟件控制圖：
