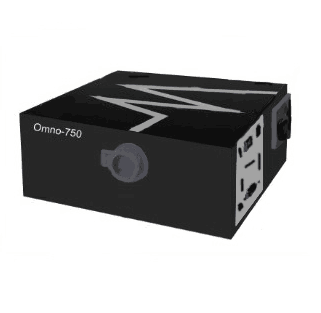

mno300系列三光柵光譜儀
mno300系列三光柵光譜儀
關鍵詞：光柵光譜儀、光譜儀、三光柵光譜儀、 光纖光譜儀、三光柵掃描單色儀、
高分辨率三光柵掃描單色儀/光譜儀、紫外三光柵光譜儀、近紅外三光柵光譜儀、
單色儀、氙燈光源、光電化學工作站、
●非對稱水平Czerny-Turner光路,消慧差設計,可改善譜線對稱性和提高光學分辨率
●消二次色散設計，有效抑制雜散光
●可根據具體需求靈活配置多塊光柵
●RS232接口通過計算機控制光柵轉換,濾光片更換,波長掃描,實現全自動寬光譜測試
●入光口可與我公司各種光源配套使用，可配光纖接口
●可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用，其中Omno300/Omno500/Omno750系列光譜儀具有兩個可選出光口位置
●精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
●狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
●配有充氮氣專用口，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
●選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
●光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染
● 軟件增加功能：定時間、定波長輸出單色光。
基本參數：
|
焦距(Focal Length) |
|
|
F/# |
F/4.8 |
|
雜散光(Stray Light) |
5×10-4 |
|
小步距(Minimum Step) |
0.0023nm |
|
光柵名稱（Grating Name） |
光柵S55x55x6 |
|
光柵有效使用面積(Grating Size) |
|
|
標準配置光柵參數 (Standard 3 Gratings) |
G1200-300（ G600-750（ G300-1250（ |
|
狹縫有效尺寸(Slits Size) |
刃口10μm自動保護，寬10μm-3mm可調，高14mm |

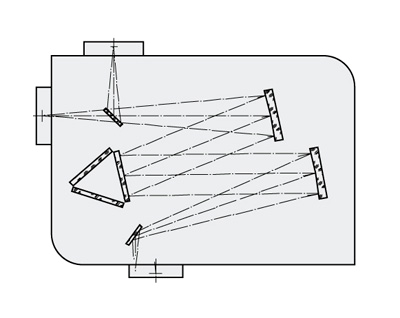

光路圖：
光柵與技術指標對照表
|
光柵型號 |
線色散(nm/mm) |
準確度 （nm） |
重復性 （nm） |
分辨率 （nm） |
理論光譜 范圍 |
機械光譜 范圍 |
|
G2400-250 |
1.3 |
0.1 |
0.05 |
0.05 |
185-500 |
0-550 |
|
G1800-250 |
1.7 |
0.15 |
0.08 |
0.08 |
185-500 |
0-730 |
|
G1800-500 |
330-730 |
|||||
|
G1200-250 |
2.7 |
0.2 |
0.1 |
0.1 |
185-500 |
0-1100 |
|
G1200-300 |
200-600 |
|||||
|
G1200-500 |
330-1000 |
|||||
|
G600-500 |
5.4 |
0.4 |
0.2 |
0.2 |
330-1000 |
0-2200 |
|
G600-750 |
500-1500 |
|||||
|
G600-1000 |
660-2000 |
|||||
|
G600-1250 |
830-2200 |
|||||
|
G300-500 |
10.8 |
0.8 |
0.4 |
0.4 |
330-1000 |
0-4400 |
|
G300-1250 |
830-2500 |
|||||
|
G300-1800 |
1200-3600 |
|||||
|
G300-3000 |
2000-4400 |
|||||
|
G150-4000 |
21.6 |
1.6 |
0.8 |
0.8 |
2600-8000 |
0-8800 |
|
G66-DB |
48.6 |
3.7 |
1.8 |
1.8 |
2500-25000 |
0-20000 |
|
G50-12000 |
65 |
5 |
2.5 |
2.5 |
8000-24000 |
0-26400 |
型號說明：
|
型 號 |
特 點 |
|
Omno301 |
出、入口垂直分布單色儀，出口安裝狹縫 |
|
Omno302 |
出、入口平行分布單色儀，出口安裝狹縫 |
|
Omno303 |
雙出口單色儀，均安裝狹縫，手動切換 |
|
Omno304 |
雙出口單色儀，均安裝狹縫，電動切換 |
|
Omno3051 |
出、入口垂直分布光譜儀，垂直出口安裝CCD |
|
Omno3052 |
雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，手動切換 |
|
Omno3053 |
雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，電動切換 |

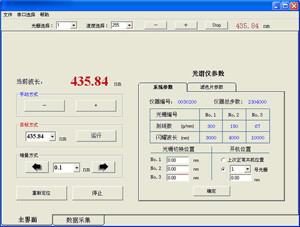

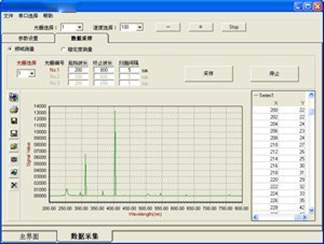

軟件說明：
操作系統：WindowsXP/Window2000/Windows98
硬件要求：內存128MB以上，CPU500M以上。
可連接數據采集器和美國斯坦福SR810/SR830/5210/7225等多款鎖相放大器進行光譜掃描.
開機自動定位,定位位置用戶根據需求設定
多種保存文件格式(.tee/.bmp/.jpg/.xls/.txt等)
譜線顯示放大、縮小、即時打印
頻域、時域雙重掃描功能
多光柵切換位置設定和掃描過程的多光柵自動切換
濾光片切換位置設定掃描過程的濾光片自動切換
儀器原始參數備份與恢復功能
控件ocx集成各種功能，方便二次開發，比如labview、VB、VC等
六檔濾光片輪（氙燈光源必選）：
濾光片輪為光譜儀系列配套產品，可用于消除多級光譜，與我公司生產的系列
單色儀/光譜儀配套使用，在啟用狀態可自動歸零定位，實現掃描過程中的濾光片
自動更換，在非啟用狀態可手動控制。
該濾光片輪安裝3塊長波通濾光片，檔為空，不安裝任何濾光片，第二到第四檔
標準配置濾光片材料分別為ZJB320、CB535、 HWB850，使用范圍185-1800nm，
第五和六檔為預留濾光片孔，可以安裝任何濾光片。

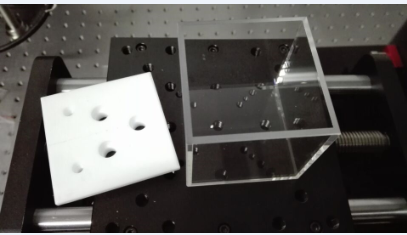

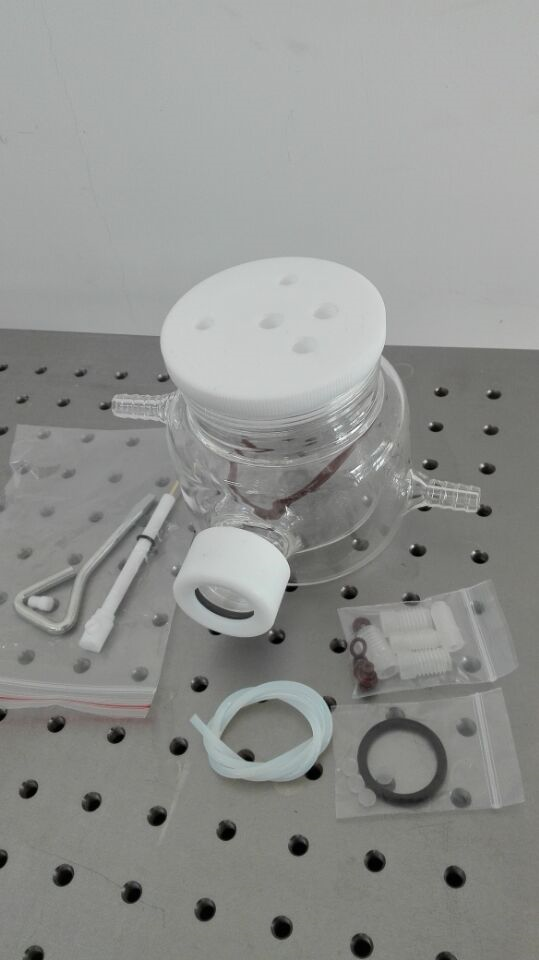

光電化學反應池
石英光電解池Quartz Photoelectrochemical Cells，品種多樣，可定制。
除了在光電化學研究中應用，石英電解池也廣泛應用在溶劑體系研究中
（如強堿）。在某些體系中，普通硅硼酸玻璃將被腐蝕。
2.1光電化學池
